雙法蘭限位伸縮器實現防拉托功能主要是因為其有了限位螺栓

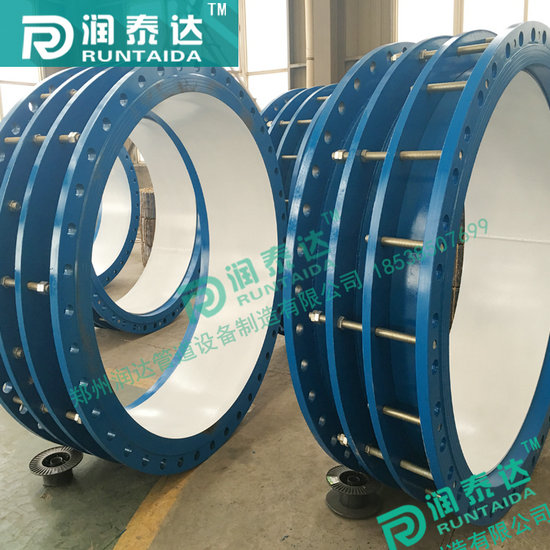

雙法蘭限位伸縮器的研發成功，解決了各種管道因介質流動或者外力產生的軸線作用力拉托伸縮器。雙法蘭限位伸縮器與遠非限位雙法蘭伸縮器的不同之處就是能夠控制伸縮長度。避免過大的軸向位移拉托伸縮器。以下是雙法蘭限位伸縮器實物圖。 雙法蘭限位伸縮器實現防拉托功能主要是因為其有了限位螺栓，限位螺栓有最短距離限位，也有最長延伸距離限位，其目的主要是為了防止超過最短距離造成伸縮器密封不嚴，超過最長距離造成伸縮器了拉托的危險。最終實現此功能的不見就是防拉托螺栓，防拉托螺栓由若干螺母組成。 雙法蘭限位伸縮器是指在普通雙法蘭伸縮器上加限位功能的伸縮器，此外還有單法蘭限位伸縮器、壓蓋式限位伸縮器等。
本報告系統全面的調查了伸縮器產品國內外宏觀經濟運行環境、行業發展狀況、市場供需結構、企業競爭力指標、產品品牌價值等方面內容，以企業調查數據和國家統計局數據、中國進出口數據、行業協會數據為基礎數據。為保證報告的翔實、準確可靠、數據之間具有可比性，報告對統計樣本數據進行必要的篩選、分組，將宏觀樣本數據、微觀樣本數據緊密結合,并采用定量研究為主，定量與定性研究相結合的方法，深入挖掘數據蘊含的內在規律和潛在信息。同時采用統計圖表等多種形式將研究結果清晰、直觀的展現出來，多方位、多角度為咨詢者提供了系統完整的參考信息，同時也增加了報告研究結論的客觀性和可靠性。 通過本報告，生產企業及投資機構將充分了解產品市場、原材料供應、銷售方式、有效客戶和潛在客戶，為研究競爭對手的市場定位，產品特征、產品定價、營銷模式、銷售網絡和企業發展提供了決策依據.
VSSJAFC/CC2F型可拆式傳力伸縮器是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，不能吸收軸向位移。重要用于泵、閥門、管路等附件的松套連接?？刹鹗絺髁ι炜s器產品結構基本同雙法蘭傳力伸縮器相同，只是增加了一片連接法蘭，可拆式傳力伸縮器產品是傳力接頭中最復雜的產品，性能同其他傳力接頭產品基本相同，安裝相比于單法蘭傳力伸縮器產品較為簡單，同雙法蘭傳力伸縮器產品安裝形式基本相同，但是雙法蘭傳力伸縮器產品造價較低，所以使用比較廣泛，但是選用可拆式傳力伸縮器產品能直接檢修傳力接頭不用這點是其他產品部具備的。 連接方式：法蘭式 工作壓力：0.6-1.6MPa 公稱通經：100-3200mm 使用介質：水、污水 使用溫度：常溫 密封材料：NBR 制造標準：GB/T12465。
|
公稱通徑 |
外形尺寸 |
伸縮量 |
法蘭連接尺寸 |
|
|
|
|
|
|
|
Dw |
L1 |
0.6MPa |
1.0MPa |
|
|
|
|
|
|
|
D |
n-d。 |
D |
D1 |
n-d。 |
|
|
|
|
|
|
65 |
340 |
105 |
50 |
160 |
130 |
4-￠14 |
185 |
145 |
4-￠18 |
|
80 |
190 |
150 |
4-￠18 |
200 |
160 |
8-￠18 |
|
|
|
|
100 |
210 |
170 |
220 |
180 |
|
|
|
|
|
|
125 |
240 |
200 |
8-￠18 |
250 |
210 |
|
|
|
|
|
150 |
265 |
225 |
285 |
240 |
8-￠22 |
|
|
|
|
|
200 |
320 |
280 |
340 |
295 |
|
|
|
|
|
|
250 |
370 |
335 |
12-￠18 |
395 |
350 |
12-￠22 |
|
|
|
|
300 |
350 |
130 |
65 |
440 |
395 |
12-￠22 |
445 |
400 |
|
|
350 |
490 |
445 |
505 |
460 |
16-￠22 |
|
|
|
|
|
400 |
540 |
495 |
16-￠22 |
565 |
515 |
16-￠26 |
|
|
|
|
450 |
595 |
550 |
615 |
565 |
20-￠26 |
|
|
|
|
|
500 |
645 |
600 |
20-￠22 |
670 |
620 |
|
|
|
|
|
600 |
755 |
705 |
20-￠26 |
780 |
725 |
20-￠30 |
|
|
|
|
700 |
860 |
810 |
24-￠26 |
895 |
840 |
24-￠30 |
|
|
|
|
800 |
590 |
220 |
130 |
975 |
920 |
24-￠30 |
1015 |
950 |
24-￠33 |
|
900 |
1075 |
1020 |
1115 |
1015 |
28-￠33 |
|
|
|
|
|
1000 |
1175 |
1120 |
28-￠30 |
1230 |
1160 |
28-￠36 |
|
|
|
|
1200 |
1405 |
1340 |
32-￠33 |
1455 |
1380 |
32-￠40 |
|
|
|
|
1400 |
1630 |
1560 |
36-￠36 |
1675 |
1590 |
36-￠42 |
|
|
|
|
1600 |
1830 |
1760 |
40-￠36 |
1915 |
1820 |
40-￠48 |
|
|
|
|
1800 |
2045 |
1970 |
44-￠40 |
2115 |
2020 |
44-￠48 |
|
|
|
|
2000 |
2265 |
2180 |
48-￠42 |
2325 |
2230 |
48-￠48 |
|
|
|
|
2200 |
2475 |
2390 |
52-￠42 |
2550 |
2440 |
52-￠56 |
|
|
|
|
2400 |
2685 |
2600 |
56-￠42 |
2760 |
2650 |
56-￠56 |
|
|
|
