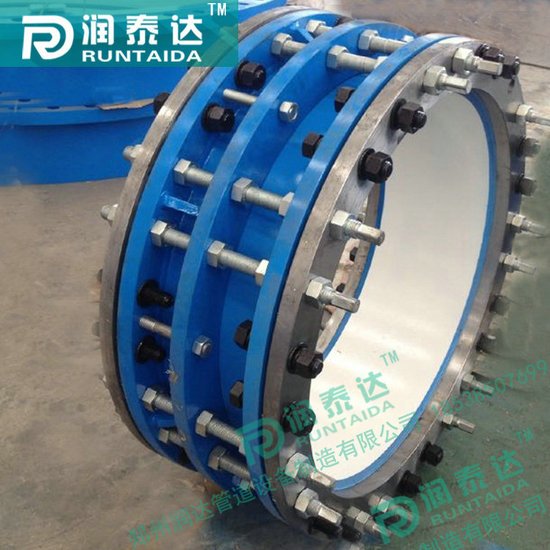

傳力接頭擴散段和彎管段的尺寸
2016-9-26 9:04:15??????點擊：
擴散段和彎管段傳力接頭擴散段和彎管段的尺寸是根據泵的結構要求確定的，斷面的形狀均為圓形。
擴散段的進口直徑與便拆式離心泵導葉出口直徑D相同，擴散段出口直徑0和擴散段高度取決于擴散程度，一般使擴散段錐角不大于7°-9°彎管段的主要功能是調整水流方向，一般保持斷面面積和形狀不變，其轉彎半徑R=(0-.5一1.0)φ。上升段從上升段的前端至尾部，其斷面形狀由圓變方，在平面上逐漸擴大，在立面上略微收縮，軸線向上傾斜。在設計中需要先確定上升角a和平面當量擴散角傘。a的大小影響到機組效率、上升段的長度、泵房布置和在傳力接頭處形成間隙的時間，設計時可取a=30°～45°，但近年來有取更大a角的趨勢，以使傳力接頭前移。平面當量擴散角少取決于彎管出口直徑φ和傳力接頭斷面寬度B，以及上升段平面的長度L1。
傳力接頭的斷面平均流速μ的確定。若流速太低，壓氣能力太小，延長間隙形成時間，甚至根本無法形成間隙;若流速太大則增加流道水頭損失降低峰頂壓力在設計時要選擇適宜的頂部平均流速。
